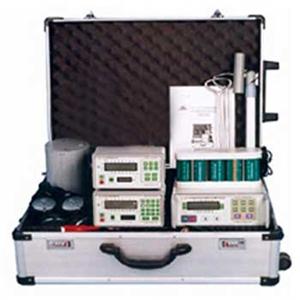

產品簡介 該儀器具有在不挖開覆土的情況下查出地下金屬管道的位置、走向、深度、絕緣防腐層破損點的大小等功能。 方法原理: 探測走向和埋土深度的方法是向地下管道發送固定的高頻調制信號通過探測地下管道的磁場來確定地下管道的位置、走向和深度。 向地下管道發送特定的高頻調制信號,在地下管道防腐層破損點處與大地形成回路,并向地面輻射,在破損正上方輻射信號MAX強,根據這個原理找出管道防腐層的破損點。 采用“人體電容法”,就是用人體做檢漏儀的感應元件,當檢漏員走到漏點附近時,檢漏儀開始有反應,當走到漏點正上方時,音響中的聲音MAX響,示值MAX找到漏蝕點。 適用范圍: 1.對新鋪設的管道進驗收; 2.根據要求對管道進行定期檢測; 3.對主客線上的分支進行定位; 4.對舊管道進行檢測,確定該管段是否需要大修; 5.對施工區段開挖破土前進行地下管線分布檢查。 產品特點: 1.采用數字濾波可設定漏點的范圍; 2.具有多種探測方式,并可自動轉換。發射機電池電壓不足及自動關機前, 向接收機發出提示信號,關機時數值自動保存。 3.自動測出管道的對地電阻,輸出信號調制高頻報警信號。發射機輸出功率可隨著檢測距離增加自動調節,檢測完發射機自動關機。 規格參數: 發射機 發射機功率:5-25W自動調節 輸出阻抗匹配:5-500Ω 發射距離:0.03-5Km 工作電源:12V 產品重量:3.5Kg 外形尺寸:245×236×105mm 探管儀 靈 敏 度:0.1mV 位置偏差:≤10cm 探管深度:≤5m 工作電源:9.6V 外形尺寸:185×135×110mm 檢漏儀 檢漏精度:≥0.25mm2 工作電源:9.6V 外形尺寸:185×135×110mm
|
