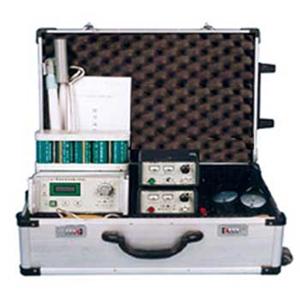

產品簡介 本儀器在不挖開復土的情況下查找出地下管道的走向、深度和絕緣防腐層的漏蝕點的位置，是油田、化工、輸油、輸氣、水電為地下管道防腐層的施工，檢查和維修檢查的檢測儀器。 適用范圍：油、氣、水等地下防腐金屬管道。 檢測方法： 通過向地下管道發送出1KHz的電磁波信號，探測儀利用探頭與磁力線地平面垂直相切時，收到的信號MIN小的原理來測定管道的走向和深度。 檢漏原理： 通過向地下管道發送一個交流信號源，當地下管道防腐層被腐蝕后，該處金屬部分與地面相短路，在漏點處形成電流回路，將產生的漏點信號向地面輻射，并在漏點正上方輻射信號MAX大，根據這個原理找到漏蝕點。 檢漏方法： 采用“人體電容法”，是利用人體做檢漏儀的感應元件，當檢測人員走到漏點附近時，檢漏儀開始有反應，當走到漏點正上方時，喇叭中的聲音MAX大，表頭指示MAX大，找到漏蝕點。 產品特點： 1.儀器電源采用開關電源。 2.儀器電壓、輸出電流信號自動轉換。 3.直流電源與交流供電自動轉換。 4.儀器具有設保護自動調節功能。 規格參數： 檢漏精度：≥0.25mm2 位置偏差：＜20cm 準確率：＞98% 發射機 發射功率：≥25W，可調 發射頻率：1K±0.1Hz，節拍頻率1-2Hz 輸出阻抗匹配：0-100Ω 發射距離：50m-5Km（5公里外可移動測量） 工作電流：≤3A，1-3A可調 工作電源：12V 產品重量：2.8Kg 外形尺寸：99×220×220mm 探測儀 靈 敏 度：0.1mV 走向位置偏差：＜10cm 探測深度：≤5m 工作電源：6V 產品重量：0.9Kg 外形尺寸：165×135×69mm 檢漏儀 檢漏精度：≥0.25mm2 檢漏深度：≥0.5m 位置偏差：＜20cm 工作電源：6V 產品重量：0.9Kg 外形尺寸：165×135×69mm
|
