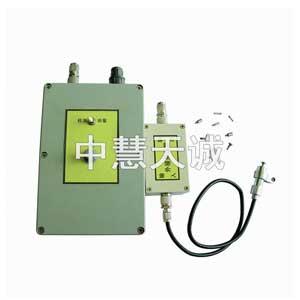

功能特點： 1.旋轉軸的徑向跳動，軸向竄動和回轉精度； 2.往復裝置的運動特性和重復定位精度； 3.正弦波激振和脈激振中振動測量； 4.機器零部件相對振動相對變形； 5.盤類零件的端面振擺； 6.軸承間隙和油膜厚度； 7.檢測零部件尺寸和平直度； 8.線切割機床電極絲的振動； 9.機床主軸熱位移與動態加載試驗測量； 10.也可用于金屬導體之外的絕緣物體（如大理石、塑料、砂輪、玻璃、陶瓷等）的振動、位移測量。 規格參數： 量程范圍：6mm、10mm、20mm、50mm、 60mm、100mm、200mm、400mm、500mm、600mm、1000mm、2000mm、5000mm、6000mm、10000mm等； 分 辨 率：0.01% FSO 頻響范圍：7500Hz 非 線 性：±0.25%FSO 輸出信號：0—±5.0V 零漂：≤±0.25%FSO 供電電源：±15V 外形尺寸：190mm×120mm×80mm 使用方法: 靜態位移測量 1.頻率校準 接好連接線，將電極板接入傳感器探頭，并使之遠離物體，按下“校準”鍵，這時有電壓輸出，預熱20分鐘，調節“調零”旋扭，使輸出回到零點。 2.安裝傳感器，調整初始間隙，進行測量 按下測量鍵，將傳感器借助彈性夾套安裝到磁表座（或用戶自備夾具）上，使測量電極板端面接近被測物體的表面，平面或圓柱面，盡可能平行，球面盡可能對中，調整時有“+”電壓輸出，反時針轉動傳感器微調螺母，使測量間隙逐漸增加，輸出電壓會逐漸接近零點，借助“調零”旋扭細調，使輸出，為0，調整時有“—”電壓輸出，順時針轉動微調螺母，使測量間隙逐漸減小，輸出電壓會逐漸接近零點，測量即可開始。測量時，被測物體表面接近傳感器，測量間隙減小，表示被測尺寸增加，輸出為“+”電壓，反之輸出為“—”電壓，儀器輸出的“+、—”電壓就是相對應量程的靜態位移。 3.與儀表連接 儀器兩種量程的滿量程電壓輸出是0~±5.0V（線性區），可與高輸入阻抗儀表（計算機、電壓表、示波器、頻率計、FFT波形分析處理等）連接。 振動測量 儀器測量振動位移時，其方法基本同靜態位移測量相似，其初始間隙的調整可在被測物體啟動前進行，也可在啟動后進行，被測物體啟動后，儀器輸出有直流電壓和交流電壓。直流電壓是物體啟動后的浮動位移，屬靜態位移；交流電壓是物體啟動后的相對應量程的振動位移。直流電壓分量與交流電壓分量無關。如果直流電壓遠離零點，應轉動傳感器微調螺母，使輸出回到零點附近，以振動測量有滿量程的線性工作范圍。 儀器配件： 放大器1臺 外接振蕩器1個 傳感器1套（包括彈性夾套、塑料保護套、電極板) 五芯電纜線1根 外接振蕩器與儀器連接線1根 接地線1根 使用說明書1份 包裝箱1個
|
