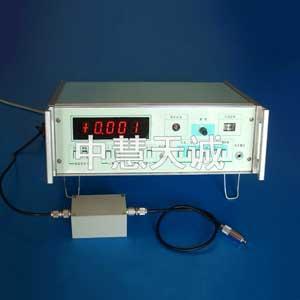

產品簡介: 密振動一位移測量儀是電容不接觸式的測量儀器，它是測振儀，電子測微計，可讀取被測靜態位移值或振動幅值（單峰值）。 規格參數： 量程/分辨率：±3.000μm/0.001μm、±30.00μm/0.01μm、±300.0μm/0.1μm 頻率范圍：0~7500Hz 線性度：≤±0.5% 輸出信號：0~±5.1V、0~18mA 零點漂移（開機預熱10分鐘后）：≤±0.25%FSO/h 量程、初始間隙δ0與傳感器電極直徑d0 測量圓柱面時，應將儀器示值乘以一修正系數K1，不同圓柱面直徑D的K1值 工作溫度：放大器~10℃－+60℃；傳感器~30℃－+200℃ 供電電源：220V±10% 50Hz 外形尺寸：258mm×300mm×102mm 使用方法： 靜態位移測量 1.頻率校準 將傳感器的高頻插頭接入外接振蕩器的“輸入”插座，外接振蕩器的“輸出”與儀器后面板的“輸入”用兩頭帶有插頭的電纜聯接起來，接好電源線，打開電源，儀器有數碼顯示，將8.2電極擰入傳感器頭部，并使之遠離物體，按下前面板按鍵“頻率較準”、“位移”，這時數顯有指示，預熱10分鐘，調節“調零”旋鈕，使顯示回到零點，如果偏向一邊，則調節“頻率較準”鈕，使顯示回到零點附近，調節“調零”旋鈕回到零點。 2.選用量程和測量電極，安裝傳感器 根據被測位移值（或振動幅值）可能變化的范圍，由表1查得相應的量程和電極直徑d0。如選用±30μm檔，直接按下30μm檔量程鍵，再將傳感器借助彈性夾套安裝到磁力表座（或用戶準備的夾具）上，使測量電極的測量端面接近被測量物體表面，如果是平面或圓柱面。 3.調整初始間隙，開始測量 調整的初始間隙（參考值），調整時顯示為“+”位移值時，反時針轉動傳感器微調螺母，使測量間隙逐漸增加，反之順時針轉動，間隙減少，數值會逐漸接近零。借助面板上的“調零”旋鈕細調，可使儀器指零，測量開始，當被測表面接近傳感器，測量間隙小，表示被測尺寸增加，儀器示值為“+”位移值，反之為“—”位移值，選用其它兩種量程，根據表1換用測量電極，切換量程和重新調整初始間隙。 4.與儀表聯接 儀器有“電壓輸出”插座，三種量程的滿量程電壓輸出信號是±5.1V（線性區）電流18mA，電壓輸出可與高輸入阻抗儀表（計算機，示波器，頻率計，FFT頻譜分析儀等）連接，對被測信號進行記錄、觀察和分析處理。 振動測量： 1.儀器測量振動位移時，其方法基本同靜態位移測量相似，其中初始間隙的調整可在被測物體啟動前進行，也可在啟動后進行，振動測量時,“位移”示值是顯示被測物體啟動后的浮動位移，同靜態位移一樣，是直流信號分量，與交流信號分量無關，“振幅”示值是被測振動信號的單振幅值（與直流信號分量無關），如果“位移”示值遠離零點，應轉動傳感器微調螺母，使輸出回到零點附近，以振動測量有滿量程的線性工作范圍。 2.儀器輸出電壓與外接儀表定標，確定被測振動位移值 儀器輸出電壓接到儀表上，儀表使用直流DC輸入，在“頻率校準”狀態下，調整“頻率校準”鈕在滿量程范圍內給出兩個不同的示值（如零與正滿度值，為3μm或30μm或300μm），看其在外接儀表中相應的偏離格數，由此確定其間的定量關系，振動測量時，根據所選量程，儀器輸出電壓在儀表中所對應的格數，通過以上定標所確定的定量關系，確定出被測物體振動的位移值。 注意事項： 1.儀器固定傳感器支架要調整好，讓其穩定一段時間，再開始測量。 2.被測量金屬物體要接地。 儀器配置： 振動位移測量儀1臺 外接振蕩器1只 傳感器1套（包括彈性夾套、φ2.9 、φ8.2、φ26） 電源線1根 輸出測量線1根 外接振蕩器與儀器連接線1根 接地線1根 手提箱1個
|
