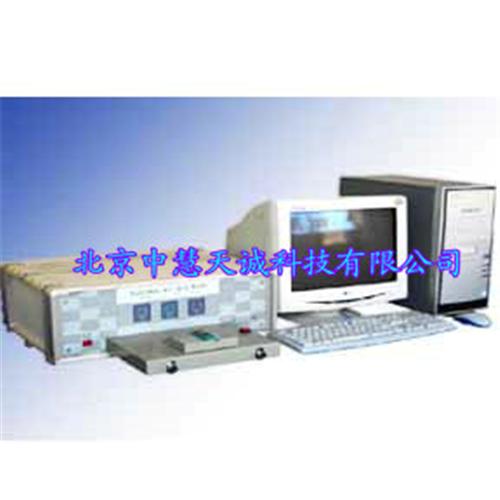

A/D測試儀/D/A測試儀
型號：NIB-3195A |
貨號：ZH9829 |
產品簡介:
本測試儀可測試12位及以下A/D、D/A轉換器的靜態參數，可用于A/D、D/A的驗收測試及%種應用測試。
A/D D/A測試儀是參考美國GR1731測試系統的模式，采用模塊化結構，并繼承了中小規模數字集成電路測試系統的優點而開發出的小型線性IC測試儀。
測試原理，相應的，標準、行業標準及器件廠商的測試規范；
測試器件類型%：
可測試直接型及復用型A/D、D/A
D/A轉換器可測試電壓型\電流型
可測試多通道A/D、D/A轉換器
可測試不同碼制的轉換器，二進制碼、BCD碼、2421碼、格雷碼
符號-幅值碼、1的補碼、2的補碼
測試方法靈活、，面
線形度、微分線形度測試提供正常碼、，碼、自定義任意碼測試
數學和、測試和測試
，多5種電源條件下的測試
測量電壓、施加電壓精度高，滿足12位A/D、D/A器件的測試要求
3組具有測流能力的程控電源，16個可編程數字I/O通道
基于Windows的控制軟件，窗口填表式編程，編程方法易于掌握，編程效率高
系統自動校準，，測試精度
配有AVP、OVP適配器，方便計量驗證
主要參數
電源電流(+Icc1、-Icc1、Icc2)
內部參考電壓(Vref)
失調電壓(Zero)
增益誤差(Gain)
線性誤差(Linearity)
微分線性誤差(Differential)
電源電壓靈敏度(dFSV1+、dFSV1-、dFSV2+)
管腳參數(Iil、Iih、Voh、Vol)
，指標
測壓指標：
測量量程 精度
±（5.0V～10.2V）±（0.025%Rdg＋472uV）
±（2.5V～5.0V） ±（0.025%Rdg＋236uV）
±（<2.5V） ±（0.025%Rdg＋196uV）
測流指標
（2.5mA～5.1mA）FSR ±（0.05%Rdg＋236nA）
（1.25mA～2.5mA）FSR ±（0.05%Rdg＋118 nA）
（<1.25mA）FSR ±（0.05%Rdg＋98 nA）
|
|
|
