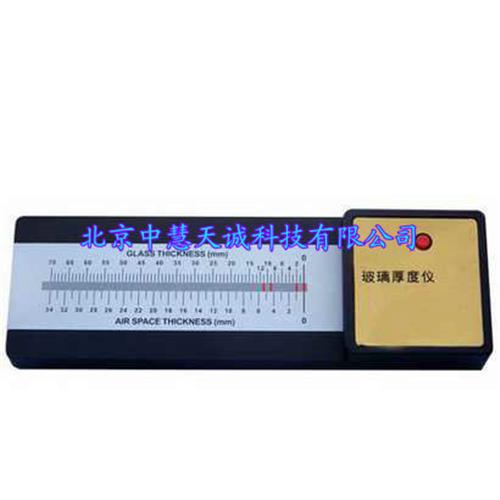

產品簡介: 玻璃厚度儀用于測量單層玻璃，夾層玻璃（中空玻璃）和柱型玻璃等的厚度。用于測量工具（如刻度尺或卡尺等）不能或不易操作的測量場合，如玻璃瓶壁厚和建筑夾層玻璃窗厚度的測量。對于空氣夾層玻璃的測量，還可以同時測得兩層玻璃及中間空氣層的厚度。 儀器組成： 空氣夾層厚度標尺(AIR SPACE THICKNESS) 玻璃厚度標尺(GLASS THICKNESS) 零刻度線 測量開關 包裝皮套 規格參數 外形尺寸：長160mm×寬55mm×高25mm 儀器重量：250g 供電電源：電池 測量精度：±0.2mm 量程范圍：70mm 操作說明： 1.該設備是利用玻璃等透明物質對光線的反射原理，光源采用的激光二極管。 2.使用時，雙手分別捏住儀器的兩端側面，將儀器平貼在被測玻璃表面，右手按下“測量開關”。照玻璃的上下表面的反射光線在標尺上形成光條。光條在刻度上的差值為玻璃厚度。 3.不同類型玻璃的測量結果。 單層玻璃 可見二條光； 雙層玻璃 可見四條光； 三層玻璃 可見六條光，多層玻璃以此類推。 操作方法： 在正常環境光強的情況下，眼睛垂直測厚儀平面讀數，有時為了清楚地讀出玻璃或空氣夾層的厚度，眼睛也可在和玻璃測厚儀平面呈45度的方向讀數。 儀器讀數： 單層玻璃測量：將玻璃測厚儀放置于玻璃的一個平面上，按下“測量開關”并且保持不放，眼睛可見二條光條，其中B光條出廠時已經校準和零刻度線平齊。A光條在“玻璃厚度標尺”上的讀數為玻璃的厚度。 單層玻璃的讀數：將玻璃測厚儀放置于玻璃的一個平面上，按下電源開關并且保持不放，可見四條光線，其中D光條出廠時已經校準和零刻度線平齊，C光條在“玻璃厚度標尺（GLASS THICKNESS）”上的讀數為一層玻璃的厚度。在“玻璃厚度標尺”上，A光條的讀數減去B光條的讀數為二層玻璃的厚度。在“空氣夾層厚度標尺(AIR SPACE THICKNESS)”上，B光條的讀數減去 C光條的讀數為空氣層的厚度，中間空氣層的厚度為4.2-1=3.2mm。，層玻璃的厚度為2mm，二層玻璃厚度為11-9=2mm。
|
