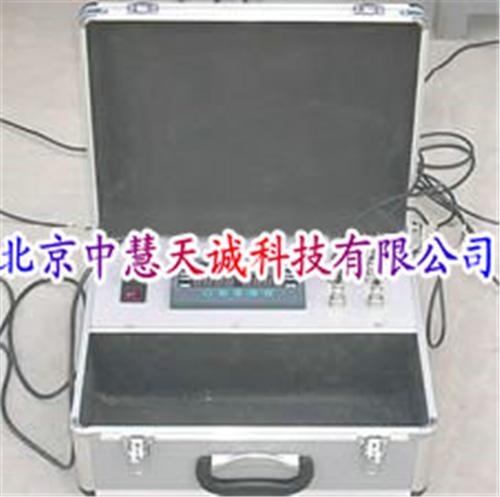

便攜式撓度測試儀/軸重儀
型號：ZNWT-I |
貨號：ZH9535 |
產品簡介:
便攜式撓度測試儀,是依據GB50152-1992《混凝土結構試驗方法標準》,通過液壓加載裝置對混凝土構件進行加載,該裝置采用三分點二集中力法,加載量由千斤頂上配的壓力儀表給出,將混凝土構件受到壓力而產生形變的信息通過四支位移傳感器傳遞給撓度測試儀表進行數字顯示,從而得出混凝土構件的撓度、承載力、抗裂度三項結構性能實測值的主要指標,該儀器適用于室外對混凝土構件進行現場檢驗，其特點是：測量精度高、攜帶安裝便捷、讀數方便。減少人員勞動強度，避免人為或環境條件所引起在測量誤差。是檢測多孔板、預制梁、桁條等混凝土構件的%裝置。
，參數：
量 程：0~5mm
精 度：0.5，，液壓加載指示精度：1.6，
靈 敏 度：100mv/mm
供電電源：交流220v±10% 50Hz
環境溫度：（-10~+40）
加 載 量：2×20KN
液壓缸重復性誤差：≤±5%
重 量：150kg
注意事項：
1.儀表%通道與傳感器對應相連：
2.雨天不能進行野外作業，以%儀表受潮：
3.千斤頂及其儀表在運輸和操作中嚴%碰撞：
4.儀表不用時放置于通風干燥的室內。
使用方法：
1.將試驗支架按照被測對象長度放置平穩：
2.被測對象放置于試驗支架上：
3.將乘拉支架固定在試驗支架上:
4.將橫梁夾好,并緊固螺栓：
5.將梁放置在承拉架上：
6.按標準規定分點并標出測量點：
7.用凈水泥漿粘好玻璃片在測量點上：
8.將傳感器探頭垂直安裝在玻璃平面上，并對好基準點（基準點應在儀表顯示零點附近）：
9.記錄好輪空時的撓度值：
10.在加壓點上放置少許沙子，并放下液壓缸：
11.按規定施加壓力和讀數記錄。
標準配置：
便攜式撓度測試儀撓度測試儀
0.5，傳感器
傳感器活動支架
活動支架
滾動支承
固定絞支承
橫梁
夾板
加載墊板
帶10Mpa壓力表在千斤頂
|
|
|
