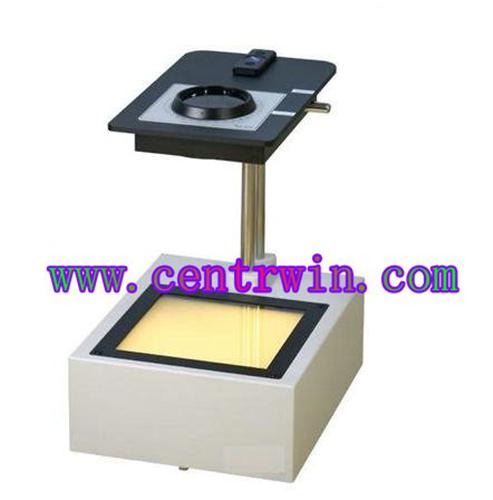

定性偏光應力儀 英國
型號：LSM-4413 |
貨號：ZH8363 |
產品簡介:
適合于檢測燈等有復雜構造的產品。
檢測高密度的塑料產品，如隱形眼鏡等。
檢測光學晶體，如氟化鈣等
，參數
尺 寸：W295×D375×H460mm
重 量：13.5KG
測樣有效長度：W200×D200mm
測定空間高度：31-250mm
光 源：熒光燈30W
電 源：交流220V
附 件：應力方向確認棒 清潔液1瓶
規格
偏光應力儀光場亮度≥120cd/m2 （熒光燈30W）
偏光應力儀偏振元件任何一點的偏振度大于等于百分之九十九
該款應力儀偏振場200*200mm
偏光應力儀構造：檢偏鏡和起偏鏡之間分別置入1/4波片及，波片（波長為565nm），波片的慢軸與起偏鏡的偏振平面成90度
檢偏鏡，上面有旋轉角度的測量裝置（刻度值為1度，，測量范圍為180度）
檢測方法：
Sensitive-Color感光色方法檢測
感光色方法測量，整個視野呈微紅-紫色，這種彩色分為被成為感光色。
放進樣品，存在應力的部位呈綠-藍色或橙黃-黃色。并確定應力性質是壓力或張力。
不存在應力的樣品部位則呈微紅-紫色。
SenarmonMethod 補償法
Senarmont補償法可以進行應力定量分析檢測。打開電源，未放樣品整個視野范圍是黑褐色的，放入樣品，不旋轉檢偏鏡，觀測出，亮點即為應力，點。旋轉檢偏鏡上的刻度盤，直至，亮點變成黑褐色，記錄此時刻度盤旋轉的角度及該點的厚度，即可用公式換算出應力值。
計算公式：應力＝光程差/(被測點的光路長*光彈系數)
Mpa＝nm/[cm*(nm/cm)/Mpa]
|
|
|
