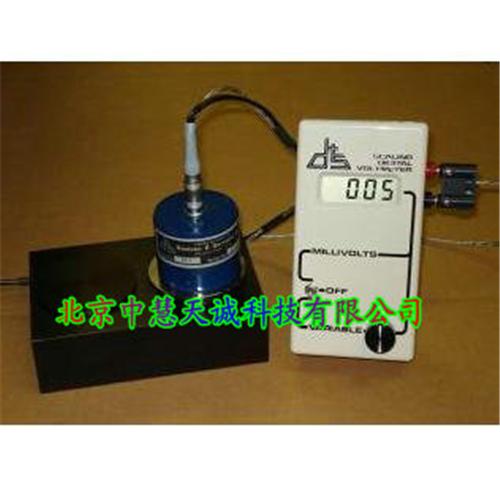

產品簡介: 輻射率測量儀儀用于測量鍍膜玻璃的輻射率。 重 復 性：±0.01輻射單位. 操作方式：儀器采用電加熱。 測量速度：單次通電加熱約30分鐘時間，輻射率將每隔1.5分可測得。 輻射度儀總發射度約65度，檢測器對輻射熱度傳輸產生反應，有一個和輻射度有線性關系的電壓輸出裝置。 這一步完成后，將檢測器放在待測樣品上時，儀器自動讀出輻射度值。如果使用伏特計，每次測量完后經過計算得到結果。 測量樣品面積應大于5.7cm的圓，而且樣品表面應平整。 對于圓柱型表面或其它結構表面的樣品，也可定做測量探頭。對于很小直徑的圓柱面樣品，探頭裝置可做成種測量一排小圓柱來適應樣品。 測量方法分為兩步： 1)將輻射度計放在輻射體上，設置讀數，通過調節旋鈕使讀數與標準值一致，高輻射標準板做完再做低輻射板，再回到高輻射測量，如果正確則可以進行下一步測試； 2)將輻射度計放在待測樣品上，通過儀器讀出輻射度值。(建議在樣品和黑體槽之間滴上幾滴水)。 規格參數： 讀數裝置：數字伏特計 輸出電壓：2.4mv 線性關系：檢測器輸出值和輻射度值之間線性小于±0.01units 時間常數：測量數據63%的時間約10秒 黑體槽：用于將校準標準和待測樣品達到溫度。 樣品溫度：130F，樣品溫度和標準溫度相同。 漂移：輸出值可能隨著外界溫度環境的變化有改變，這些變化可忽略，時間太久不測需要重新測試。 標準板：主機帶有四塊校正標準圓板，兩個高輻射的和兩個低輻射的。其中一套高低輻射標準板用于校正儀器，另一套作為參考和備用。 供電電源：AC 100-240V，50Hz/60Hz, 12 volts直流電輸出。 探頭尺寸：Φ55×50mm 儀器尺寸：150×85×68mm 儀器重量：5.47kg 儀器附件： 輻射率儀主機、兩組高低標準樣片、散熱襯墊、數顯表、電源線、電源適配器、橡膠插頭、螺絲刀等。 操作方法： 連線： 移去位于輻射率儀主機的保護墊，將輻射率儀電源線接入電源適配器，然后接入電源。將數顯表接入橡膠插頭，使測試儀預熱大約三十分鐘。預熱過程中將探測器放在上面，以使上面的水分蒸發掉。 校準： 使用其中一組高低標準樣片進行校準，將高低樣片分別置于散熱襯墊的兩端，每個標準樣片對應的輻射率值被標記在樣片的背面。為使得兩個樣片工作在相同的溫度下，建議在樣片和襯墊之間滴入一些水，但不要太多；具體過程如下： 1.將儀器開關撥到“variable”位置。將探測器放在高輻射率樣片上面，過大約60-90秒儀器的讀數變得穩定，然后手動旋轉可變（variable）螺鈕，直到顯示與樣片背面標記的數值相同。 2.將探測器放在低輻射率樣片上面，過大約60-90秒儀器的讀數變得穩定，然后用螺絲刀旋轉輻射率儀主機上面的微調螺鈕，直到儀器的顯示與樣片背面標記的數值相同。 3.當輻射率置于高輻射率樣片時，調整增益可變按鈕；置于低輻射率樣片時，調整微調按鈕。重復這一過程，直到將輻射率儀放在高低標準樣片上正確顯示為準，而不需要調整按鈕，此時可進行輻射率的測量。 測量： 將高輻射率樣片和待測樣片分別置于散熱襯墊兩端，待測樣片平整，平整度在0.010英寸內，應是金屬或其他導電傳熱材料，并且厚度不能太厚，以便測試過程中溫度不發生變化。將輻射率儀按步驟2完成校準后，先在高輻射率樣片上測一下，使讀數正確，然后移至待測樣片上稍等，數顯表顯示的數據為待測樣片的輻射率值。 注意事項： 樣片溫度和周圍環境溫度的變化對測試結果有較大影響，建議每隔三十分鐘進行重復校準，以減少測量誤差。
|
