產品簡介:

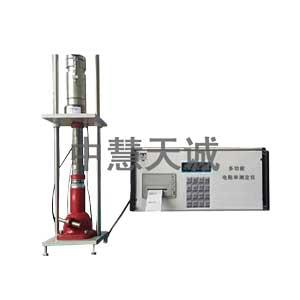

測量煅后石油焦、冶金焦、電煅或普煅無煙煤、石墨粉等炭素制品的原材料和鐵合金用焦炭、及其它導電性粉體材料。 產品特點 儀器由機械加壓和電子測量兩部分組成。在機械加壓部分采用了壓力傳感器，以臥輪式千斤頂旋轉加壓，在電子測量部分采用了單片機，測試結果可顯示，打印，實現自動測量。 規格參數： 鋼柱直徑：16mm 鋼柱高度：16±0.3mm 模筒截面積：200mm2 試樣粒度：炭素行業（45目-55目） 測量電流：500mA 壓力范圍：1500N 測量電壓：0-200mV 分辯率：1μΩm 電源：220V±10%、50-60Hz 功率消耗：<60W 主機尺寸：400×420×159mm，重量約8Kg 測量架尺寸：200×200×680mm，重量約15Kg 儀器安裝： 按主機后面板標示把電源線的插頭接電源插座，傳感器插頭接傳感器插座，由于上下電極的電線都在同一點上，節電流電壓也在同一點上，內外導向筒的引線接到A＋、V＋、A－、V－，（紅柱接紅柱，黑柱接黑柱）。 標定標準鋼柱的高度： 粉體材料受壓過程使其在不斷變化，為了知道在某一加壓狀態下，粉體材料的真實高，儀器設置程序，即加壓至某一壓力時，看百分表指示的數值，并將其從鍵盤輸入，按（H）鍵，顯示粉體材料在該壓力狀態下的高。在安裝時要標定標準鋼柱的高，其過程為：將百分表插在內導向筒上，固定住；將鋼柱放入模筒的外導向筒的電極上，把內導向筒置入外導向筒內，再將導向筒放在加壓支架的傳感器的頂蓋上。開機15分鐘后，依壓力調零鍵（F.Z）鍵、（F）鍵，數碼顯示為“0”，旋動加壓螺栓，待壓力顯示到784N（牛頓力）時，旋轉調零螺栓，使百分表指示的數值21減去鋼柱高之差值，然后扭緊調零螺栓的螺母，這時，上下電極之間的距離等于標準鋼柱的高。 測量步驟： 若以煅后石油焦為例，將待測試樣粉碎到0.3-0.5mm，過篩，取粒度為0.315-0.4mm(45目-55目）部分，在105-110oC烘干兩小時，然后放入干燥器中待用。放松千斤頂的加壓螺栓，從模筒中取出標準鋼柱，存放起來，需要標定時再拿出來使用，一般情況下，只要百分表固定沒松動和調零螺拴的螺母沒松動，就不需要再標定。通過漏斗倒入模筒中，將內導向筒放入外導向筒內，再將導向筒放在加壓支架的傳感器的頂蓋上。接電源、開機，15分鐘后，按壓力調零（FZ）鍵、壓力顯示（F）鍵，使壓力數顯示為“0”，旋轉加壓螺拴，百分表所指的數值隨之變化，待壓力數碼顯示到784N（牛頓力）時，觀察百分表指示的數值，按（HD）鍵，復顯“0”，將百分表指示的數值從鍵盤輸入，按（H）鍵，數顯為被測試樣的高度，按“V”鍵，數顯為試樣兩端的電壓降，在測試過程中一般不按“V”鍵，按p鍵，則數顯為被測試樣的電阻率。根據測量要求，按動相應的鍵，則按相應的打印方式，打印出所要求的測量項目及其數值。
|
