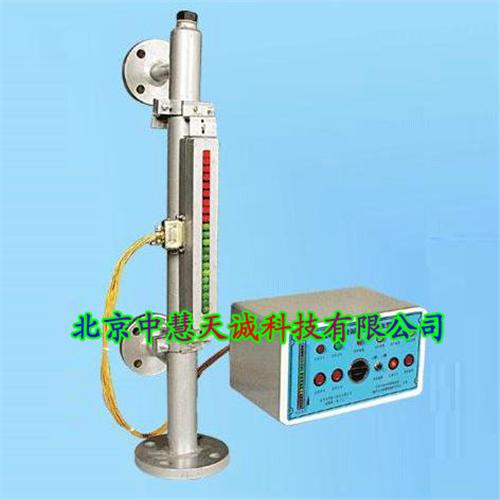

產品簡介: 工業鍋爐水位顯示控制報警裝置主要用于工業鍋爐的，運行保護。可進行水位模擬顯示及自動控制，高、低水位報警和低水位聯鎖保護停爐，同時還有“允許”或“不許”排污指示功能。當外接電接點壓力表時可進行過壓報警和連鎖保護。 本裝置采用磁控開關作水位信號輸出，采用多檔系統做水位控制和報警，采用有記憶的不同顏色的發光二極管作水位模擬顯示。 規格參數： 水位控制精度：基本誤差＜3%，重復誤差＜2% 水位控制范圍：以200mm水位計為列其水位0位 “水位選擇”開關設置“±30”時水位控制范圍±30mm（即水位下降到-30mm是啟動水泵上水，升到30mm是停止上水）。 “水位選擇”開關置于“±50”時水位控制范圍為±50mm（即水位下降到-50mm時啟動水泵上水，升到50mm時停止上水）。 報警水位：高水位報警：＋60mm、低水位報警：-60mm 低水位聯鎖保護性停爐水位：-80mm（即鍋爐水位計，限低水位處） 工作環境：溫度0-55℃ 相對濕度：＜85% 傳感器工作壓力和溫度： 傳感器筒內壓力＜1.27MPa（13kgf/cm2）溫度＜193℃ 傳感器筒內壓力＜2.45MPa（25kgf/cm2）溫度＜220℃ 電源電壓：AC 220V、50Hz 工作電壓：DC12V 功率范圍：15w 輸出端于容量：感性負載~220V、3A：~380v、1.5A 控制器外形尺寸：290×160×182mm 工作狀態：連續 顯示范圍：±10mm，每點亮一只發光二極管代表10mm左右水位。 產品特點： 1.指示燈使用發光二極管。 2.傳感器采用發光二極管模擬鍋爐水位并且和報警器控制箱水位顯示同步。 3.連線為24根。 4.可根據用戶的要求調節水泵控制范圍。 工作原理： 1.基本原理： 該裝置有傳感器部分，外套筒部分和顯示控制器三部分組成。 該裝置運行時，通過水位計與鍋爐筒體上汽水連管，連接三通，將鍋爐內水位引到外套筒內，時外套筒內磁鋼浮子隨鍋爐水位同步升降。該信號通過套筒外的傳感器，將水位信號變成電信號傳遞給顯示控制器，進行水位的模擬顯示和自動控制。 2.其它功能： 傳感器部分： 傳感器的作用是將鍋爐水位信號轉變成電信號。（若采用雙色水位顯示傳感器，則汽紅水綠，水位顯示與控制器上水位顯示同步。） 水位顯示控制說明： 1.水位顯示：顯示信號采用有記憶的開關線路，實際水位和顯示器發光二極管點亮數目相對應，水位每升高10mm左右，發光二極管點亮數目就增加一只；水位每下降10mm左右，發光二極管點亮數目就減少一只。 2.水位控制：控制器面板上設置了“水位選擇”開關。當“水位選擇”開關置于“±30”時水位控制范圍為±30mm；當“水位選擇”開關置于“±50”時水位控制范圍為±50mm。報警器還設置了“強制上水”和“強制停水”按鈕，可根據需要隨手動上水或停止上水。面板上裝有指示燈，可指示水泵的工作狀態。 3.水位及過壓報警：當水位高于“+60mm”時,報警器發出音響信號同時“高位報警”指示燈閃亮。當水位低于“-60mm”時,報警器發出音響信號同時“低位報警”指示燈閃亮。當水位低于“-80mm”時,報警器發出音響信號進行聯鎖保護停爐，同時“停爐報警”指示燈閃亮。外接電接點壓力表，可在鍋爐內壓力超過設定壓力時，報警器發出音響信號進行聯鎖保護停爐，同時“過壓報警”指示燈閃亮。 4.若外接電鈴，在高位，低位和過壓報警時也可發出音響報警信號。 5.當報警器正常運行時，若控制電源中斷（如插頭振動，斷線等）可發出聯鎖保護停爐報警信號。 6.輸出端子：輸出端子共有3組，1組編號為A，B標記為“水泵自控”可連接水泵實現水位自動控制；2組編號為C，D標記為“鼓引風機”可連接鼓引風機實現低水位聯鎖保護停爐；3組編號為E，F標記為“電鈴報警”可外接電鈴實現報警。 裝置的缺水功能主要由如下五個環節組成； 1.開機檢查。當報警器投入運行時，先檢查平板水位計中液位與報警器顯示液位是否一致。 2.當水位降至-30mm或-50mm時，報警器接通水泵電路，向爐內供水。 3.若啟泵失控，當水位降到-30mm或-50mm以下時，報警器再次接通水泵電路向爐內供水，直至啟泵為止。 4.若啟泵失控，當水位降到-60mm時“低位報警”指示燈閃亮，同時發出音響報警信號。 5.低位報警若無人處理，則當水位繼續降到-80mm時，報警器進行低水位聯鎖保護，可停止鼓引風機工作，并發出聲光報警信號。
|
