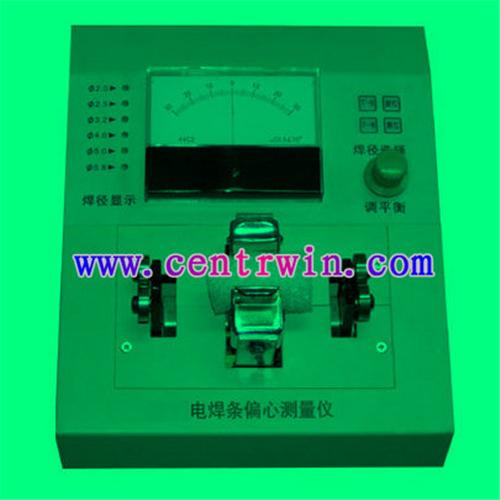

電焊條偏心儀/電焊條偏心測量儀 中慧
型號：ZLX-TY3 |
貨號：ZH8041 |
產品介紹：
本偏心儀在焊條廠用于對2.0 ,2.5,3.2,4.0,5.0,5.8,直徑鐵磁性焊芯的電焊條偏心測量。
原理：
供入的工頻電經變壓器降壓后，供給L1、L2，調整電橋的平衡電阻，使電橋平衡。當鐵磁性焊條放入二線圈L1、L2中間時，因藥皮是非磁性材料，假設焊條偏心，且焊芯正靠近于某一線圈，那么兩線圈阻抗也就不對稱，原先調整好的線圈失去平衡，通過電表的指示直接反應出焊條的偏心值。
性能：
使用電源：交流220±10V
功耗：小于8W
使用環境溫度：0℃-40℃
儀器重量3kg
使用方法：
將電源插入帶地線的三孔插座，打開開關，指示燈亮。
將儀器面板右上方的規格選擇按扭按至被測焊條相應規格指示位置，調節平衡電位器，使指針指向零位。
將焊條置于支架上，慢速旋轉一周并觀察表頭指針，左右偏擺的，值之和即為焊條的偏心值。（儀表的分格為0.01mm）
偏心度與偏心值的換算：
焊條偏心度=2△/(D+d)=2(T1-T2)/(T1+T2)
其中：
△—指針左右偏擺，值之和
D—被測焊條藥皮外徑
d—被測焊條焊芯直徑
焊條規格選擇的標定：
先將儀器電源接通，打開開關，調節調零電位器，使輸出指示為零，將所測焊條置于支架上，并轉動焊條，使指示仍為零，用一已知厚度的平坦非金屬片（如紙，一般用厚度為10um左右），在前后傳感器的鎢鋼與焊條間插入，偏左偏右的指示之和應與插入的非金屬片厚度相等，如有差別，請調整衰減電位器至與之相符。
|
|
|
