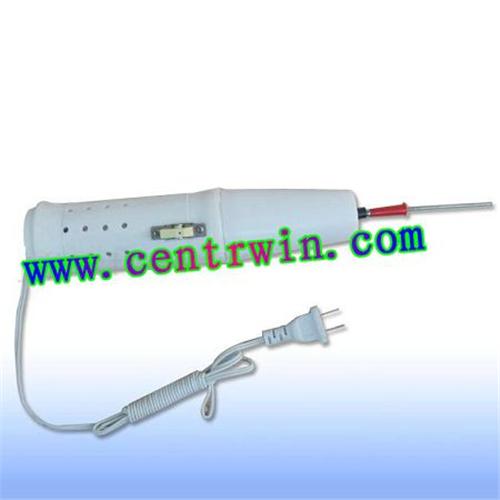

電火花真空檢測儀/電火花真空檢測器
型號：YSX-B |
貨號：ZH7694 |
產品簡介:
本產品利用高頻電火花檢測%種器件真空程度，具有，， , 使用方便的特點 , 是電子管、陰，射線管、氣體激光管、%種燈泡等玻璃抽氣產品檢測真空程度的，須儀器。
主要性能
火花束長度：≥ 20mm
工作方式：間歇使用
溫 升：連續使用半小時,不超過60℃
適用電源：~220V, ±10%
電源頻率：50±HZ
檢測范圍：200~10-3托
工作原理
接通電源后由 L1 與 CD 產生振鈴，在 CD 的觸點之間發生電火花現象，激勵 C 及 L2 組成的回路串聯諧振，經 L3 感應產生高頻電壓，然后由放電簧F放出高頻電火花，即可使用。
調整及使用
先把放電簧插頭插入前面插座，然后將電源插頭插入 220V/50HZ 交流電源，接通開關，此時在放電簧端應看到紫色火花。將放電簧移近任何金屬物體時，應產生不少于三條火花線，長度不短于 20MM 。如無火花產生或火花線甚少，或長度甚短，則可調節檢測器后面的旋鈕，便產生火花，并調節火花至，多，長為止。
火花正常后，便可對電子管或其他玻璃真空容器檢測其真空程度。
將放電簧對準被測器件，如其真空度相當高時，則紫色火花局限在玻璃壁外。若真空度不高或非真空時，放電簧端的高頻電火花（高壓）引起容器內氣體電離，并產生輝光。
注意事項
1.本產品供間歇使用（即時開關）如需連續使用（即長時間開著），應需注意，勿使溫升超過 120 ℃，以免燒毀線圈。
2.使用時，人體不能靠近或接觸高壓線圈圓錐形部分，否則有強烈火花電弧躍出會將線圈燒壞。
3.在測玻璃器件時，，須來回移動不要停留，若時間超過五秒鐘以上，電火花易將玻璃擊穿。
4.在檢測器使用一段時間后，接觸部分可能會燒濁，可用砂布砂光后繼續使用。
5.平時不用時應將調節旋鈕旋出（即逆時針旋轉），使用時把旋鈕緩緩旋入（順時針方向旋轉），但應%止接觸頭短路，將震動線圈燒壞。萬一發生接觸頭短路，（或其他故障）時將內部拆卸出來檢修。
|
|
|
