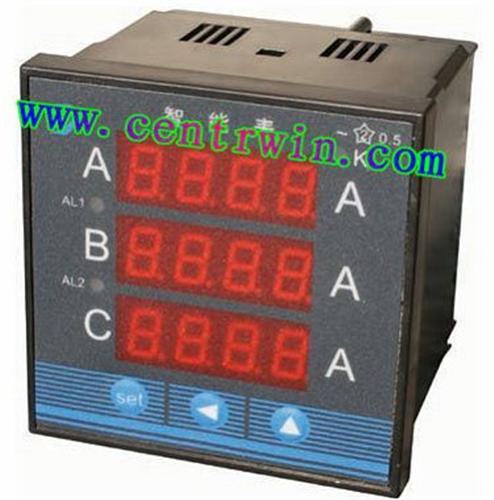

三相電流表
型號：WD-GYD9000 |
貨號：ZH6597 |
產品簡介:
該儀表同時對電網中電流，電壓，頻率，有功功率，無功功率，現在功率，電能，功率因數等進行測量外，還具有對所測試電量可轉換成4路或2路脈沖量輸出功能。適于變壓器，發電機組，電容器組合電動機等的分布式檢測，電力電網，自動化控制系統的現場監測顯示。
功能綜述
多功能電量監測儀表是在消化，外進口同類產品，的基礎上，根據我國對電力設備的運行和計算機智能化監控要求而設計的，改產品集電流表，電壓表，功率表，功率因數表，電度表為一體的綜合電量監測儀表，RS485通訊接口將儀表鏈接到監測中心的計算機網絡，是適合我國工礦企業，民用建筑，樓宇自動化等先到供配電系統的一種高性能自動化儀表。Pmac，于50/60hz供電系統電量參數的綜合采集;測量并顯示三相電壓,三相電流.有功功率無功功率,功率因數,頻率,有功電能(累積)和無功電能(累積).電能量數值權作為企業內部二，計量考核,核算用,不作計價計量,付費使用.
，指標
1接線方式:3p3w(三相三線)或3p4w三相四線)
2 信號輸入
電流：額定輸入電流AC:1A 5
電壓：額定輸入電壓AC:100V 22V 380V
允許過量程：瞬時：電流10陪/5秒, 電壓2倍/1秒;持續1.2倍
3 串行通訊:RS485串行接口,modbus協議, RTU格式, 通訊波特率4800,9600可選
4 電量測量范圍與精度
電流:0~5A 0.5%
電壓:0~450v 0.5%
有功功率:0~9999.999999mw 0.5%
無功功率: 0~9999.999999mvar 0.5%
功率因數:0~1.000 0.5%
頻率:45~60hz +-0.1hz
有功電能(以電度積累和顯示):0~9999999.99kwh 1.%
無功電能(以電度積累和顯示): 0~9999999.99kvarh 1.0%
5，緣強度: IEC60255-5 2kvrms-1min
6 環境承受能力:
工作 iec60068-1 和2 0℃~+55℃
儲存 IEC60068-1和2 -25℃~70℃
濕熱IEC60068-1-3 93%rh 40℃
7適用場合:無腐蝕性氣體及金屬粉塵，海拔高度<3000m
8 工作電源及功耗:AC(85~265)v或(100~275)v 8va
|
|
|
