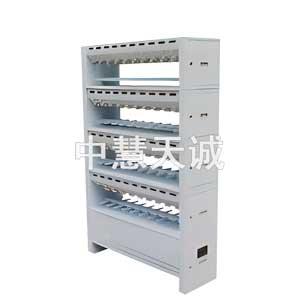

產品簡介： 該產品是LED礦燈充電架，該充電架采用積木式結構，底座一層，充電層四層，每層有20個充電頭。 適用范圍： 礦燈充電架（以下簡稱充電架）是LED礦燈d 充電裝置，充電架采用積木式結構，每套產品底座一層，充電架四層。 使用方法： 1.打開包裝箱，檢查充電架與底座及其附件。 2.確定充電架的安裝位置，根據尺寸劃線、鉆地腳螺栓孔，裝入地腳螺栓，并將底座固定在相應的位置上。 3.將充電架有接線標記的一側同向逐層疊放，疊放1-4層，疊放好后，給頂層充電架蓋上蓋板。用配備的鑰匙打開側門，檢查接線端子有無松動或脫落。 4.按接線端子的連接標記（接二層、接三層、接四層、接五層）分別與相應充電架連接。 5.用充電架箱內附帶的緊固件將底座連接緊固。 6.檢查安裝： 接線后，將底座內電源電纜從外殼過線孔抽出，將標有～220V及保護接地標記的線纜與供電電源相應端連接。 7.開啟電源： 打開底座安裝交流穩壓電源側門，按下綠色開關接通電源，充電架電源指示燈（紅燈）亮，穩壓電源同時顯示輸出電壓值。 8.礦燈充電 充電狀態由相應的指示燈顯示：紅色燈（電源指示）；綠色燈（充電狀態指示）。將燈頭接入充電座，順時針方向旋轉180°，使燈頭上的接點緊壓彈性觸片，充電指示燈（綠燈）點亮（進入充電狀態）;綠燈熄滅（礦燈已充滿電）可以使用。 規格參數： 輸入電壓：AC 110-250V，50-60Hz 輸出電壓：DC 7V±0.5V 單層充電：20盞 總共充電：80盞/4層 充電架尺寸：1160×380×357mm 充電架重量：22kg 底座尺寸：1160×380×406mm 充電架重量：60kg
|
