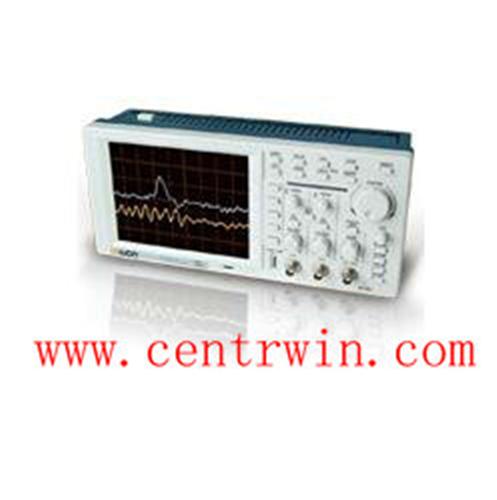

數字示波器
型號：XPEDU5022S |
貨號：ZH6517 |
|
產品簡介
|
功能描述 |
|
型號 |
XPEDU5022S |
XPEDU6042S |
XPEDU6062S |
|
帶寬 |
20 M |
40 M |
60 M |
|
實時采樣率 |
100MS/s |
250MS/s |
250MS/s |
|
通道 |
雙通道+外觸發 |
|
輸入阻抗 |
1MΩ±2%，與20pF±5pF 并聯 |
|
探頭衰減系數 |
1X，10X，100X，1000X |
|
，輸入電壓 |
300V（DC+AC峰值、1MΩ輸入阻抗）（10：1探頭衰減） |
|
通道間的隔離度 |
50Hz(100:1)、10MHz（25：1） |
|
，記錄長度 |
每通道5K個點 |
|
掃速范圍 |
5ns/div -5s/div |
|
采樣率和延遲時間，度 |
±100ppm(任何≥1ms的時間間隔) |
|
模擬數字轉換器（A/D） |
8比特分辨率，兩個通道同時采樣 |
|
靈敏度范圍 |
5mV/div -5V/div |
|
位移范圍 |
±10div |
±50V(500mV~5V),
±2V(5mV~200mV) |
|
直流增益，度 |
±5% |
|
觸發模式 |
自動、正常、單次、邊沿、視頻 |
|
波形測量 |
2個光標+5個自動 |
|
數學操作 |
加、減 |
|
波形存儲 |
4組波形、4種設置 |
|
程控特性/接口特性 |
|
PC接口 |
USB接口 |
|
電源 |
100-240 VACRMS，50Hz，CAT II |
|
耗電 |
小于15W |
|
顯示 |
|
顯示類型 |
7.8 英寸的彩色液晶顯示 |
|
顯示分辨率 |
640 水平×480 垂直像素 |
|
顯示色彩 |
256 色 |
|
顯示語言種類 |
中文簡體，英文 |
|
物理特性 |
|
尺寸 |
350mm × 157mm × 120mm |
|
重量 |
1kg |
|
其他 |
|
附件 |
兩支 1.2m ,1:1(10:1)示波器無源探， |
|
一條USB或RS-232數據傳輸線 |
|
一支示波器探，調整工具 |
|
一個，所在國標準的電源適配器 |
|
一張使用光盤 |
|
持有證書 |
CE、FCC、CMC |
|
|
|
