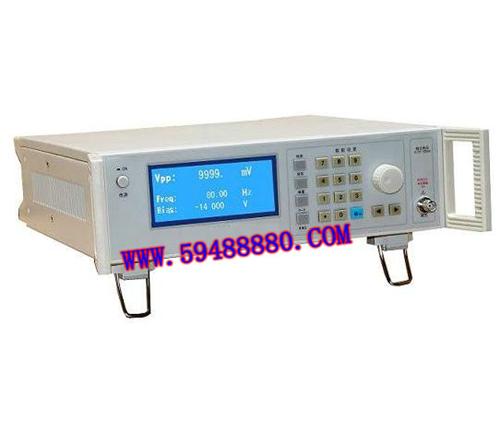

產品簡介:
本精密卡件校驗儀是按卡件檢測要求而，研制的。他采用DDS（直接數字合成），，基于CPU控制的由高速數字電路和D/A轉換器來完成，被%為產生信號的%方案，達到了高性能，高，和低成本的目的。
一.特點
采用DDS（直接數字合成），，，性高。
LCD菜單式顯示，同時顯示幅值（4位）、頻率、偏置（5位）。
幅值顯示有Vp-p和Vrms二種。
二.工作特性
輸出波形：正弦波。
信號頻率可設置范圍：1～20,000Hz
頻率顯示分辨率：0.01Hz
頻率精度：1～200Hz ±0.02%±0.01Hz，200～20,000Hz ±0.01%
正弦波諧波失真：≤0.3% (1000Hz ，1Vrms)
信號幅值可設置范圍： 1～9999mVp-p或0.3546～3546mVrms
幅值顯示分辨率：0.001～1mV
幅值精度（以1000Hz負載阻抗1MΩ為基準）：1～999.9mVp-p 1%±1mV
1000～1999mVp-p ±1%
2000～9999mVp-p ±0.5%或±20mVp-p
信號幅頻特性（以80Hz，1Vrms為基準）：20Hz～1,000Hz±0.2% 1Hz～20,000Hz±1%
直流負偏置電壓設置范圍：－0.1～－14V。
偏置電壓顯示分辨率：0.001V
偏置電壓精度：±2% (負載阻抗1MΩ)
正常工作條件環境溫度：0℃～+40℃,相對濕度＜80%，大氣壓力：750±30mmHg
電源：交流電壓220V±10%，頻率50Hz±4%。
消耗功率：10VA
外型尺寸：340（W）×110（H）×370（D）（mm）
凈 重 量：3.6kg
三.操作簡介
1 .LCD顯示屏
輸出正弦波信號幅值顯示，有峰一峰值（P-P）和有效值（rms）二種單位可選擇。以mV為單位。
輸出信號頻率顯示，以Hz為單位，分辨率為0.01Hz。
輸出信號中直流負偏置顯示，以V為單位，分辨率為0.001V。
2.設置功能四個選擇鍵，相應為“幅值”鍵，“頻率”鍵，“偏置”鍵和“P-P/rms”選擇鍵。按其中一個鍵后，通過數據設置鍵或數碼開關就能設置選中功能鍵的數值。
3.11個數據設置鍵，包括0～9數字鍵和一個小數點鍵。
4.“確認”鍵，每當進行，重新數據設置后，要按該鍵加以確認，否則數據設置不被認可。
5.帶按鍵開關的數碼開關和光標左右移動鍵。該組合能連續改變設置的數據。光標鍵向右移動，旋轉數碼開關，使數值有較粗的變化。光標鍵向左移動，則旋轉數碼開關，數值有較細的變化。按一下數碼開關，即使該組合不進行數值改變，保持設定值。
6.信號輸出端口，注意該端口不能輸入大于10Vp-p的電壓，否則會損壞本信號源輸出電路。該輸出端口的信號幅值是以負載阻抗為1MΩ時標定的。如負端阻抗<100KΩ，其輸出幅值會有所下降。
該輸出端口有短路保護，但不能長時期（>10秒）短路，以免損壞輸出電路。
|
|
