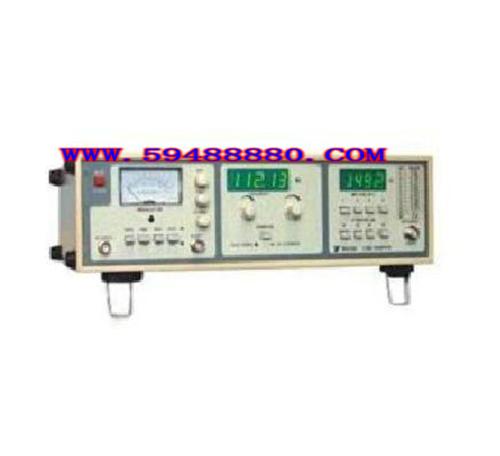

高頻信號源(110MHz標準信號源）
型號：DEUY-1058 |
貨號：ZH5547 |
產品簡介:
高頻信號源是一臺經濟型的RF標準信號發生器，頻率范圍廣：從0.1MHZ～110MHZ，覆蓋了廣播頻道。輸出電平從幾個微伏可到伏特，。且輸出波形高保真和低噪聲。特別在微伏，時，比數字合成型信號源有%小的噪聲電壓。本信號源采用LED數碼管和電表定量地顯示發生器的頻率值，幅值和調制度，具備了標準信號源配置要求，它以很高的性能價格比，將成為廣播通訊，生產維修，教學實驗的，信號源。
特點：
五位LED數顯載波頻率
四位LED數顯輸出幅值（衰減器前）
8組衰減器和數顯值組合，可定量確定輸出電平值
輸出μV，到V，的標準信號。配置的50Ω終端負載便于系統連接
0.1MHZ～110MHZ僅一檔切換，頻率調節%便捷。設粗細二檔
具有AM和FM外調制功能，能組成一臺發射信號源
1KHZ和400HZ低失真音頻輸出信號源
FM頻偏可調節，寄生調幅小，是本信號源的特色
調制狀態定量顯示
AM調幅度0～100%可調節，由于采用了國外新開發的調制器集成電路，調幅失真很小
性能指標：
載波頻率范圍：0.1MHz～110MHz
載波頻率顯示：5位LED數顯，單位MHz
載波頻率分辨率：1KHz(0.1MHz～10MHz) 10KHz(10MHz～100MHz)
載波頻率準確率：0.1%±1個字
射頻輸出電平：≥+10dBm.(空載時＞1V)
射頻輸出顯示：4位LED數顯，單位mV
射頻輸出顯示誤差：≤2%(1MHz，500mV)
射頻輸出可調范圍：1～105dB.
射頻輸出分辨率：1dB
衰減精度：1～15dB ±0.5dB 15～105dB ±1dB
頻響平坦度：±1.5dB
信號諧波：≤-36dBc
阻抗：50Ω
SWR：≤1.25
音頻輸出頻率：1KHz和400Hz
幅值：0～2Vrms連續可調
失真：≤1%
阻抗：600Ω 調幅（AM)
調制范圍：0～100%連續可設置
內調制頻率：1KHz或400Hz
外調制功能頻率：100Hz～10KHz
幅值：≤1Vrms
調制失真：≤2% 調頻(FM)
調頻頻偏：0～100KHz
內調制頻率：1KHz或400Hz
頻率：100KHz～10KHz
幅值：≤1Vrms
寄生調幅：≤2%
外形尺寸：400(W)×122(H)×250(D)mm
重量：5KG
|
|
|
