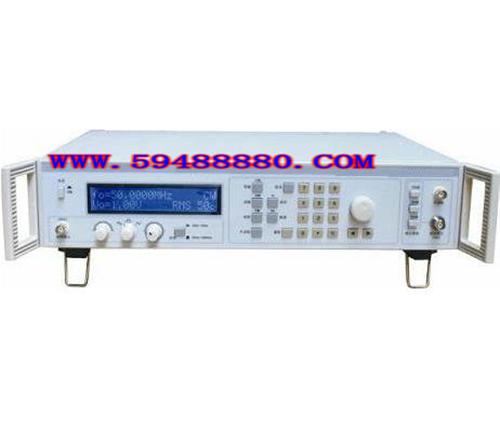

數字合成高頻信號發生器（雙路輸出, 50MHz，DDS）
型號：DEUY-1053D |
貨號：ZH5537 |
產品簡介:
本機使用DDS（直接數字合成），。與模似高頻信號源相比,具有高精度,多功能,高，的%特優點,LCD屏清晰顯示頻率,幅值,工作模式等參數,帶RS232接口,同時有二路輸出:
1 高頻通道:1Hz-50MHz,
2 函數通道:10Hz-100KHz
一、特點：
硬件，集成化，參數調節軟件化，使，性達到新高度。
LCD屏菜單式同時顯示：頻率，幅值，匹配阻抗，調制度等。
工作模式可分為:載波、調幅、調頻（FSK.ASK.掃頻功能為選購）。
頻率精度優于10ppm.
優于-40dBc總諧波失真度。
優于±0.5dB幅頻平坦度。
調幅度：三位數顯，調制度： 0～100%。
調頻：三位數顯頻偏：0～100kHz。
二路輸出：RF輸出＋函數輸出
二、主要，性能：
頻率范圍： 1Hz～50MHz， 6位顯示從1.00000Hz～50.0000MHz.
頻率，度： ±10ppm或±0.05 Hz
信號諧波失真（50Ω匹配負載，1Vp-p輸出時） ＜20kHz：-60dBc 20kHz～1MHz：-50dBc 1MHz～10MHz：-40dBc 10MHz～50MHz：-30dBc
輸出幅度范圍： 1 μV～1 Vrms（50Ω負載）.60dB衰減分三檔：20dB. 20dB. 20dB.
輸出幅值顯示： 3位有效數顯，從1.00mV～1.00V
輸出阻抗： 50Ω
穩幅特性（頻幅平坦度）： 10Hz～10MHz±0.5dB 1Hz～50MHz±1dB
函數輸出頻率： 10Hz～100kHz
函數輸出波形： 正弦、三角波、方波。
函數輸出幅值： 0～6Vrms（600Ω）
調制特性： 工作模式可分為載波、調幅、調頻三種：
載波特性: 載波頻率范圍：1Hz～50MHz正弦波。
調幅特性： 載波頻率范圍：10kHz～50MHz
調制頻率：內調制時1kHz，外調制時10Hz～100kHz。
調幅度：0～100% 三位數顯。
調制失真：≤2%（內調制時）。
外調制輸入：當載波幅值為1VP-P，輸入±0.4VP-P外調制信號，能達到100%調幅度。
載波頻率范圍：100kHz～50MHz
調制頻率：內調制時1kHz，外調制：10Hz～100kHz。
調頻頻偏范圍：1kHz～100kHz三位數顯。
寄生調幅：≤2%（內調制）。
外調制輸入要求：幅值≤1 Vrms，阻抗1kΩ。
FSK,ASK 特性： 脈寬，間隔時間10μs～10s可設置。
掃頻范圍 1Hz～50MHz，，步進1Hz，
掃頻速率 10ms～10s.
函數輸出口（僅WY1053D）
頻率:10Hz-100kHz
波形:正弦,三角波,方波.
幅值:0-6Vrms(600Ω)
外形尺寸及重量：220×105×290（mm） 約5kg
|
|
|
