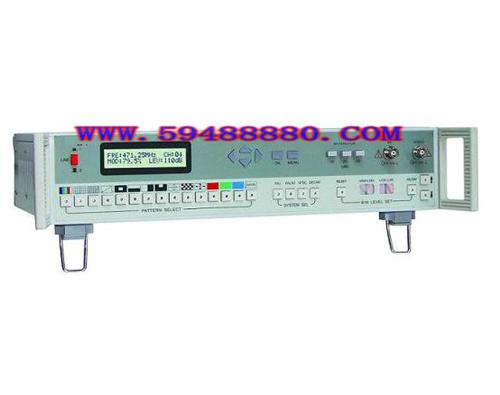

多制式電視信號發生器
型號：DEUY-5418A |
貨號：ZH5522 |
產品簡介:
支持PAL/NTSC/SECAM三大彩色電視制式.
有CVBS, S-VIDEO,色差分量Y.Cb.Cr三種視頻輸出方式.
數字，發生十六種視頻圖像和16：9圖像（選購件）,適宜LCD和PDP電視機.
數字頻率合成產生載波,能設置存儲十個頻道數。方便快速換臺.
RF輸出高電平:達110 dBμV.50dB衰減器分三擋：10dB，20dB，20dB。
伴音頻偏6.5MHz,6MHz,5.5MHz,4.5MHz可變換,兼容多種電視制式.
窗口黑白電平用戶控制,LCD屏菜單式顯示多種參數.
系統通訊控制接口RS232 (選購件).
工作特性：
|
項 目 |
技 術 性 能 |
|
載波頻率范圍 |
45MHz～870MHz,0.25MHz步進,5位數顯,頻率精度±30PPm. |
|
射頻輸出電平 |
110dBμV±10dB(75Ω)，可調節范圍20dB, 3位數顯,三擋輸出衰減器,20dB, 20dB, 10dB. |
|
視頻圖像信號 |

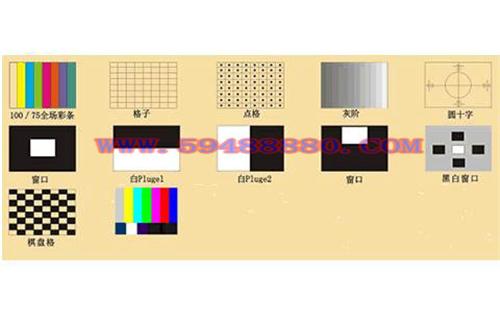

彩條,75%彩條，8，灰階,點格,棋盤格,園十字,窗口,黑白場以及四種單色場等十六種, |
|
視頻輸出 |
CVBS:1Vp-p(75Ω), S-VIDEO:Y: 1.0Vp-p, C :0.7Vp-p,
分量Y,Cb,Cr:Y: 1.0Vp-p, Cb/ Cr: 0.7Vp-p. |
|
音頻信號 |
1kHz和400Hz |
|
伴音載波頻偏 |
4.5MHz, 5.5MHz, 6MHz, 6.5MHz四種,3位數顯 |
|
圖像/伴音載波比 |
13～20dB可調, 3位數顯 |
|
調制度 |
72.5%～90% 2.5%8，步進, 3位數顯 |
|
外調制能 |
視頻1.0 VP-P （75Ω）.音頻5～25dBmV |
|
外形尺寸 |
420(寬)×90(高)×380(深) |
|
|
|
