多制式數字電視信號發生器
型號：DEUY-5881 |
貨號：ZH5519 |
產品簡介:

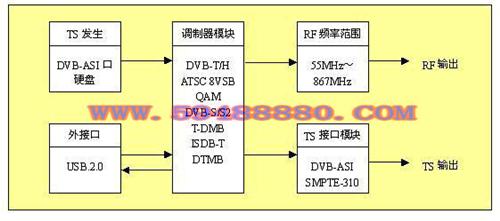

多制式數字電視信號發生器能夠%便利的發射%種標準的數字電視信號，它集碼流播放器和RF調制器于一體，%適用于數字電視產品%、品質的測試，生產調試以及學校教學實驗的使用，本機操作%方便、%省時、%很高的機型。
1.支持數字電視標準范圍：
1.1. 歐洲:DVB-T/H, DVB-C。
1.2美國:ATSC, 8VSB/QAM ITU-TJ.83B。
1.3日本：ISDB-T。
1.4中國：DTMB。
2.主要特點
2.1使用方便，碼流播放器和RF調制器一體，支持MPEG-2的標清碼流。
2.2可以通過選擇不同的選項支持%種標準的數字電視。
2.3支持生產需求，可以靈活升，制式。
2.4兼容多種調制標準：OFDM,QAM,VSB。
2.5支持，調制模式及星座圖。
2.6UHF/VHF，頻段輸出：55MHz～867MHz。
2.7 31.5dB動態電平可調，步進0.5dB。
2.8 附帶RF信號輸出監視接口，有線連接接收機進行測試。
2.9 ASI碼流輸入或輸出可以任意配置。
3.主要，指標
|
RF頻率范圍 |
55MHz～867MHz |
|
帶寬支持 |
5 MHz/6MHz/7MHz/8MHz |
|
RF主輸出 |
連接頭 |
F型，75Ω |
|
輸出電平(QAM) |
-31.5～0dB±1dB 可調節 |
|
輸出電平(OFDM) |
-34.5～-3dB±1dB 可調節 |
|
相位噪音 |
＜-90dBc@10KHz |
|
帶外抑制 |
＞50dB(47～862MHz) |
|
RF監視輸出 |
連接頭 |
F型，75Ω |
|
插入損耗 |
≥15dB(47～862MHz) |
|
輸出電平(QAM) |
-27.5dBm±2dB |
|
輸出電平(OFDM) |
-30.5dBm±2dB |
|
DVB-ASI 碼流輸出 |
連接頭 |
BNC,75Ω |
|
插入損耗 |
≥15dB(5～270MHz) |
|
支持標準（標準配置） |
ATSC VSB |
ATSCA53/E |
|
美國QAM |
J.83 Annex B |
|
DVB-T/DVB-H |
En300 744 |
|
DVB-C |
En300 429,J.83 Annex A |
|
選購件 |
DTMB |
GB20600-2006 |
|
ISDB-T |
ARIB STD-B31 |
|
日本QAM |
J.83 Annex C | 4.標準配置的制式規格
4.1 DVB-T
4.1.1 調制模式：QPSK,16QAM,64QAM
4.1.2 載波數量：2K,4K,8K
4.1.3 糾錯編碼：1/2，2/3，3/4，4/5，5/6，7/8
4.1.4 保護間隔：1/4，1/8，1/16，1/32
4.1.5 分，模式支持：a=1, a=2, a=4
4.1.6 帶寬：5MHz,6MHz,7MHz,8MHz
4.2 DVB-C調制：
4.2.1 調制類型: QAM (Annex -A/C)
4.2.2 調制模式: 32, 64, 128 and 256QAM
4.3 ATSC、QAM/J.83B
4.3.1 不僅支持8VSB調制模式，而且支持16VSB調制模式
4.3.2 調制類型: QAM (Annex -B)
4.3.3調制模式: 64and 256QAM
5.%規格
5.1 電源：AC 110V～240V 50Hz～60Hz
5.2 外型尺寸：
5.3 重量：
5.4 環境要求：室內工作，工作溫度15℃～35℃，相對濕度20%～80%。
|
|
|
