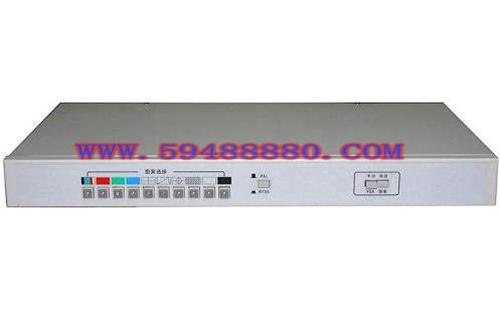

視音頻信號發生器/VGA信號發生器
型號：DEUY-5377 |
貨號：ZH5508 |
產品簡介:
支持PAL,B,G,H,I,D,K和NTSC M彩色電視制式。
輸出方式:CVBS, S-VIDEO。
SVGA輸出：小型D-sub15針端口，1024×768，或800×600。
發生幾十種視頻圖像,適宜LCD和PDP為顯示器的電視機和電腦。
工作特性：
1.視頻圖像信號：電視視頻圖像共10幅：紅場、藍場、綠場、白場、黑場、彩條，灰階（8階），點，格和電子圓。VGA圖像共16幅：彩條，八彩色棋盤，橫彩條，四色條，由藍，綠，紅，白組成。
四色條，由黃，紫，青，黑組成。十字加邊框線，有黑底和白底二種。格子，由18根垂直線和13根水平線組成，并用黑底白線和白底黑線二種。黑白方塊，由四白塊和四黑塊二種。白場，紅場，綠場，藍場，黑場五個單色場。
2.CVBS:1Vp-p(75Ω), S-VIDEO:Y/ 1.0 Vp-p, C/ O.7Vp-p。SVGA：800×600或1024×768。R，G，B帶同步輸出，，VESA標準。
3.音頻信號：1kHz，1.0 Vp-p
4.外形尺寸：480(寬)×44(高)×380(深)
|
|
|
