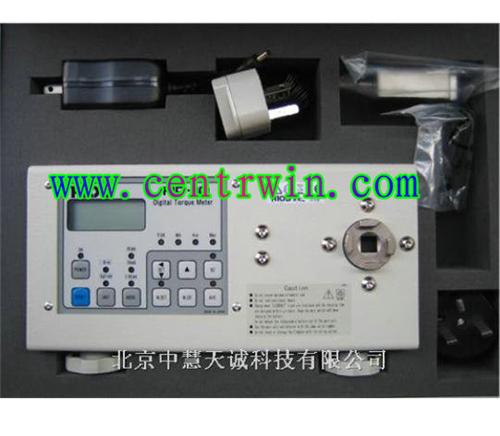

一、產品簡介:
1、數字扭力測試儀是檢測和測試及校準%種力矩的精密儀器；
2、用于測量和校正%種電批、風批、扭力批、扭力板手的力矩及扭力設定狀況；
3、適用于%種需測量力矩的轉軸、軸承等產品、卡具及夾具等工具。
%應用在五金加工、電子產品、電器、設備、相機、鐘表、玩具、測量儀器及IT等行業，甚至軍工、航天、汽車等行業。
二、主要特點
1、操作簡單，配備多種測量不同力矩的緩沖力配件，并可加外制夾具作其它用途。
2、扭力大小為高清晰液晶屏顯示力矩數字，簡單、，閱讀。
3、具有扭力跟隨值和鎖定并保持顯示，力矩（扭力值），即，高峰值。
4、靈敏度高、，度高，可以為%種類型扭力工具設定、校正，的力矩。
5、具有三種力矩單位切換功能：Lbf.in(磅力.英寸)、kgf.cm(公斤力.厘米)、N.m(牛頓.米)。
6、測試儀可以作順時針方向和逆時針方向的測量力矩，即可作擰緊件和松開件的扭力。
7、結構上采用高強度鋼材，而電子檢測部分使用高，數碼電路控制系統，并采用德國的高精度傳感器。
8、帶有模擬信號輸出口，提供多種信號應用，可進行波形觀察，測量數據的記錄分析。
9、電源使用可充電鋰電池供電，儀器便于攜帶、安裝。
三、，指標
測量范圍 磅力.英寸 (Lbf.in)1.5-45
公斤力.厘米 (kgf.cm)1.5-50
牛頓.米 (N.m)0.15-5.0
精 度 ±1%以內
測量方式 跟隨值（TRACK）、峰值（PEAK）
采樣頻率 600Hz
電 源 6V（5個1.2V鋰電池組）
電池壽命 >500回
充電時間 5--7小時
足電連續使用時間 30小時以上
電池充電器 輸入:AC100-120V 50Hz /220-240V 60 Hz 輸出:DC7.2V 120mA
外形尺寸 230mmX123mmX65mm
重量 1.9公斤
|
型號 |
CLGHP-10s
CLGHP-10 |
CLGHP-20s
CLGHP-20 |
CLGHP-50s
CLGHP-50 |
CLGHP-100s
CLGHP-100 |
CLGHP-200s
CLGHP-250 |
|
峰值時測量范圍 |
1bf.in
kgf.cm
N.m |
0.15～9.00
0.15～10.00
0.015～1.000 |
0.30～18.00
0.30～20.00
0.030～2.000 |
1.5～45.0
1.5～50.0
0.15～5.00 |
1.5～90.0
1.5～100.0
0.15～10.00 |
5.0～180.0
5.0～200.0
0.50～20.00 |
|
測量方式 |
跟蹤、保持 |
|
精度 |
±0.5%Fs |
±1.0%FS |
|
電源（充電時間） |
1.2V鎳氫電池×5節1.2VNIMH充電6小時 |
|
，充電器 |
輸入交流220V～240V輸出直流7.2V400mA |
|
充滿電使用時間 |
20小時 |
|
電池壽命 |
約可充電300次 |
|
尺寸/重量 |
W×H×D 230mm×65mm×120mm/ 2Kg | 操作說明書
一. 開關機
1. 按POWER鍵，ON指示燈(綠色)點亮，隨后MODE、UNIT紅燈亮起；LCD顯示屏上四個8字閃爍，之后紅燈亮，機器自檢，自檢過后，LCD顯示0．點亮的指示燈為上次關機時的狀態.注意在開機自檢過程中,不要對機器進行任何操作．
2. 按POWER鍵,機器關機．
3.在開機后１０分鐘未使用，或使用過程中間，有１０分鐘未使用，
機器會自動關機．
二. 單位切換
按UNIT鍵，,單位切換在N.m和kgf.cm之間進行,相應的指示燈點亮
三. 模式切換
按MODE鍵，，測量模式PEAK、TRAK、F.PEAK之間切換,相應的
指示點亮．
四.報警值設置
持續按SET鍵,直至LCD顯示屏上顯示原來的報警值（未設置的將顯示００００）,并且，后位數字在閃爍,按“Δ”鍵,改變閃爍位的數字,按SET鍵, 改變位數,當設置好后,再持續按 SET鍵,退出設置狀態．
五. 存儲設置
1.持續按M-SET鍵,直至指示燈亮，表示機器進入存儲狀態;存儲狀態只有在PEAK和F.PEAK狀態下使用.在TRAK 狀態時不對數據存儲,存儲單元在原來存儲單元后面順序排列.，多可以存儲100個數據.
2.存儲狀態下測量：數據存儲在每次手動復位(按RESET)或自動復位之后 自動進行,存儲時包括相應的單位（紅燈指示）和正負符號（順時針和逆時針測試）都將被保存．
4.查看存儲值：在M-SET狀態下,按下SET鍵，LCD顯示屏開始閃爍顯示 0001存儲單元,閃爍2次后,再閃爍顯示存儲值,及以單位指示燈點亮，表示該 值 的單位. 如果有“-”號,表示該值是逆時針測量.直接按“Δ”鍵,可以直接查看指定序號的存儲單元數值.按“RESET”鍵退出查看.
5.存儲值的刪除.
a.單個數值的刪除:在存儲值查看狀態下,需要刪除某一存儲單元的存儲值,只要在顯示該存儲單元序號或該數值時,按M-CR鍵.LCD顯示屏閃爍顯示dL,再按M-CR鍵,該值立即被刪除.LCD顯示屏再會從0001單元開始顯示.按REST鍵退出.
b.，刪除: 在M-SET存儲狀態下,持續按M-CR鍵,LCD顯示屏顯示AdL.再按下M-CR鍵,機器會自動將，的存儲值，刪除,并且直接退回存儲測量狀態.
六.平均值測量狀態
1.持續按AVE鍵,指示燈點亮,表示進入平均值測量狀態,在該 狀態下,
UNIT．MODE兩種狀態均不能改變.
2.在AVE狀態下,，只能存儲10個數值,超過10個測量值,系統會自動將0001的單元值彈出.
3.查看Min．Ave.Max值:在平均值測量狀態下,按AVE鍵,顯示在MIN(，值),AVE(平均值).MAX(，值),之間切換,相應的指示燈亮.
4. 按RESET鍵退出查看
5. 持續按“AVE”鍵,退出平均值測量狀態.相應的指示燈熄滅．同時存儲的數據將丟失．
七.蜂鳴器
1.按BZ鍵,蜂鳴器開關打開,相應的指示燈點亮.
2.在蜂鳴器開關打開情況下,當測量值超過設定的報警值時,蜂鳴器立即發出報警響,自動復位或按RESET鍵后,蜂鳴器停止.
3.在蜂鳴器打開的狀態下,每操作，任何按鍵有效,都會有一聲蜂鳴器提示.
4.再按BZ鍵,關閉蜂鳴器
八.復位
a.手動復位RESET鍵
(1)對PEAK或F.PREK測量狀態下的數量進行復位歸零.
(2)在存儲查看,平均值查看,報警值設定狀態下,按RESET可以退出,并且在%確定時,對前，操作可以廢止.
b.自動復位
自動復位指在PEAK或F.PEAK兩種狀態下,對測量值進行自動清零,在自動復位狀態下,RESET按鍵將%復位功能.
c.自動復位時間的設定在機器的前側面有RESET TIME定時開關, 自動復位時間如下
|
自動復位時間 |
開關位置 |
|
1 |
2 |
|
1秒 |
0N |
ON |
|
2秒 |
ON |
OFF |
|
5秒 |
OFF |
ON |
|
OFF(手動) |
OFF |
OFF |
九.數據輸出
1.將模式狀態設置在PEAK或F.PEAK
2.將開關“3 P.ON/OFF”置于“ON”，P.ON指示燈亮.
3. 將MITUTOYO(日本三豐)MQ65-5P數據輸出儀接入機器DATA OUT插座.
4.按RESET鍵2秒,存儲的數據將按0001向后順序輸出.
5.如果%MITNTOYO MQ65-59的連接,而又將P.ON/OFF置于ON,這時按下RESET后,LCD將顯示ERR.提示錯誤,出現這樣的現象,可以將P.ON/OFF置于OFF,后再按RESET復位,或將P.ON/OFF置于OFF后關機再重新開機.
十.充電
當LCD顯示屏的左上角出現LOBAT時,表示電池電量不夠,機器將在1分鐘左右自動關機,請立即充電.
1. 將充電器的DC插頭插入機器的DC座中,為了確保接觸，,在插入插頭后,請輕輕旋轉一下插頭.
2. 請關閉機器充電,以確保充足電池電量.
3. 在充電時,不要進行測量操作.
|
|
