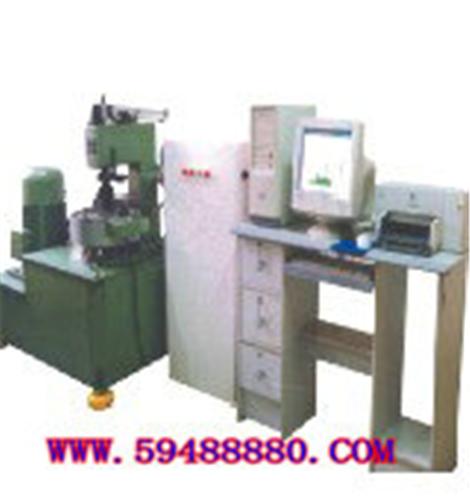

定速式摩擦試驗機
型號：CCU014/XD-MSM |
貨號：ZH3817 |
一、用途：
該試驗機主要用于石棉、粉末冶金、無石棉等摩擦材料的摩擦系數和磨損率
測試。可執行標準：GB5763-1998 汽車用制動器襯片；GB/T5764-1998 汽車
用離合器面片；GB/T11834-2000 工業機械用石棉摩擦片；QC/Y227.1-1997 摩托
車和輕便摩托車制動片摩擦性能試驗方法；SY/T5023-1994 石油鉆機用剎車塊。
二、工作原理（過程）描述：
該機型基本結構和主要參數由GB5763—1998規定。交流電機經V型帶傳動一垂直軸，軸上端裝有一圓盤，上表面為摩擦面。試件裝夾在加載臂上，杠桿經垂直軸向下加載，載荷大小由砝碼決定，計算機控制完成，過程試驗。
三、主要，參數：
溫 度：溫度測控范圍0～350℃，測量精度1℃，測量誤差5℃。
摩 擦 力：測量范圍0～2000N，測量精度1.0N，測量誤差10.0N.
摩盤轉數：480~ 500r/min, 測量精度1轉， 測量誤差1轉。
功 率：主機7.5kw, 加熱管4.5kw, 風機120w, 總功率：12.12kw。
摩 擦 盤：材質為灰鑄鐵HT-250, 布氏硬度180~220HB， 珠光體組織。
試 樣：面積25mm×25mm， 厚度5~7mm,2個
摩擦半徑：R=150mm
正 壓 力：0.49Mpa, 0.98Mpa
加載砝碼：1.25kg1件 2.5kg3件
外型尺寸：主 機1600×1000×1400
控制柜：800×600×1000
重 量：約1000kg
主控元件：計算機 聯想P7VI主板/CPU賽揚1.8G/80G/512M內存/17液晶
打印機 彩色噴墨打印機（HPorEPSON）
傳感元件 測力傳感器—量程0～200Kg、0.05，、非線性誤差0.05%F.S
熱電偶—0～400℃、E分度。
接近開關—E4-D5NK
四、特點：
計算機控制，自動測量摩擦力、轉數，自動計算摩擦系數、磨損率；
試驗溫度計算機自動，控制；
可選中、英文操作界面；
自動繪制曲線并打印中、英文試驗結果。
|
|
|
