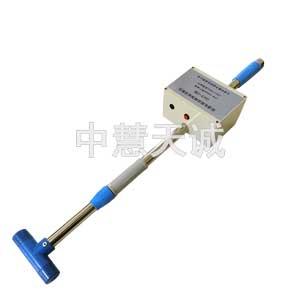

產品介紹: 軌道電路故障測定儀可在不切斷電源的情況下測量軌道中的25Hz、50Hz、移頻、UM71等信號電流，在25Hz相敏軌道電路疊加移頻或疊加UM71 區段，可減小移頻或UM71對25Hz測量影響，判斷25Hz軌道電路的故障性質；選擇50Hz檔位測量軌道電路中60Hz牽引電流，用于檢查吸上線回流是否正常。可測出牽引電流的大小，得到不平衡電流的數值；選擇所測移頻或UM71電流頻率，可測出信號電流的大小，檢查軌道電路斷路、開路、斷線和移頻信號串軌等故障。 規格參數： 測試頻率：25Hz、50Hz轉換 頻率范圍：10-3500Hz 頻段范圍：10mA-50A 測量誤差：小于3% 靈敏度約：＜10mA 顯示分辨率： 10.00-99.99Hz 頻段：分辨路0.01Hz，誤差±0.01Hz 100.0-3500.0Hz 頻段：分辨路0.1Hz，誤差±0.1Hz 壓力范圍：74.8kpa 輸入阻抗：1MΩ 工作溫度：-20℃~50℃ 工作濕度：＜85% 供電方式：充電電池 產品重量：1kg 使用方法： 1.使用時，將儀器傳感器放在鋼軌表面。 2.打開電源開關，液晶屏自動顯示頻率和相應的電流值。若電流小于500mA，蜂鳴器發出報警提示，表示有短路等故障。 3.25Hz/50Hz按鍵：打開電源顯示25HZ電流值，按鍵觸發顯示50HZ電流值。 4.移頻按鍵： (1)打開電源自動顯示移頻信號頻率及相應的電流值。 (2)觸發按鍵，頻率可從550Hz、650Hz、750Hz、850Hz、1700Hz、2000Hz、2300Hz、2600Hz輪換顯示出頻率和相應的電流值，可手動選擇移頻點、鎖頻測試，用于區分正常移頻信號和在移頻頻段內的雜波干擾。 (3)若所測得相應電流值小于500mA，蜂鳴器發出報警提示，表示有短路等故障。 5.夜間使用，打開背光開關，開啟背光燈。 6.儀表使用充電電池，連續工作約8小時。電池電量不足，液晶屏上電池顯示空格，并提示充電，應關閉電源。充電時，關閉電源開關，充電完成，充電器指示燈變綠。 7.工作環境：-20℃~50℃。
|
