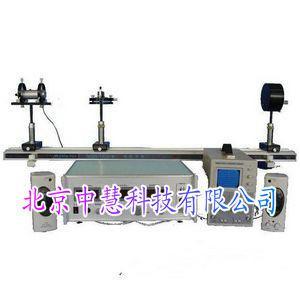

聲光調制實驗儀
型號：SFSGT-1 |
貨號：ZH10410 |
|
產品簡介:
聲光調制實驗儀作為新一代的高等院校物理實驗儀器 ，在基礎物理實驗和相關專業的實驗中，用以研究聲場和光場相互作用的物理過程；測量聲光調制偏轉的特性；也適用于研究材料的物理性能以及聲光偏轉和聲光調制在光通訊、光信息處理等現代應用中的實驗研究。
功能特點：
1.提供光功率可調的半導體激光器作為光源；
2.聲光介質采用高性能的聲光調制晶體；
3.內置頻率計和射頻電壓表；
4.具有晶振穩定的 80MHz 和頻率可調的兩種超聲功率源；
5.接收光強、輸出幅度、載波頻率均由數字表顯示，，直觀；
6.調制光接收器兼有線陣 CCD 與光敏接收裝置，既便于測量光強分布又利于通訊實驗演示；
7.調制信號與解調信號可同時進行監視比較；
8.具有外調音頻輸入接口；經解調后的音頻信號可直接由揚聲器播放發聲；
9.調制器件具有微動調節裝置；接收器滑座有精密刻度的橫移調節機構，可對衍射光，定位；
10.光具座采用鋁合金矩形型材的實驗導軌，滑座可進行精細調節或鎖緊。
規格參數：
聲光調制器通光口徑：1mm
折 射 率：2.3
透 過 率：95%
消 光 比：1000：1
中心頻率：80MHz
衍射效率：＞80%
插入阻抗：50W
調制帶寬：20MHz
激光光源：半導體激光器
激光波長：63 ～680nm
光功率輸出：≥2.5mw
載波頻率：80MHz或60～100MHz可調
載波幅度：＞1Vpp
CCD線陣傳感器感應單元數：1024個
像元面積：14×14μm2
音頻內調制信號 頻率 1kHz
儀器電壓：0～40Vpp 連續可調
音頻外調制輸入：≯ 1Vpp
數字表顯示精度：3.5位
交流電源：AC220±22V 50Hz
環境溫度：0 ～ 40 ℃
|
|
|
